脉冲袋式除尘器清灰装置+气包最小容积计算

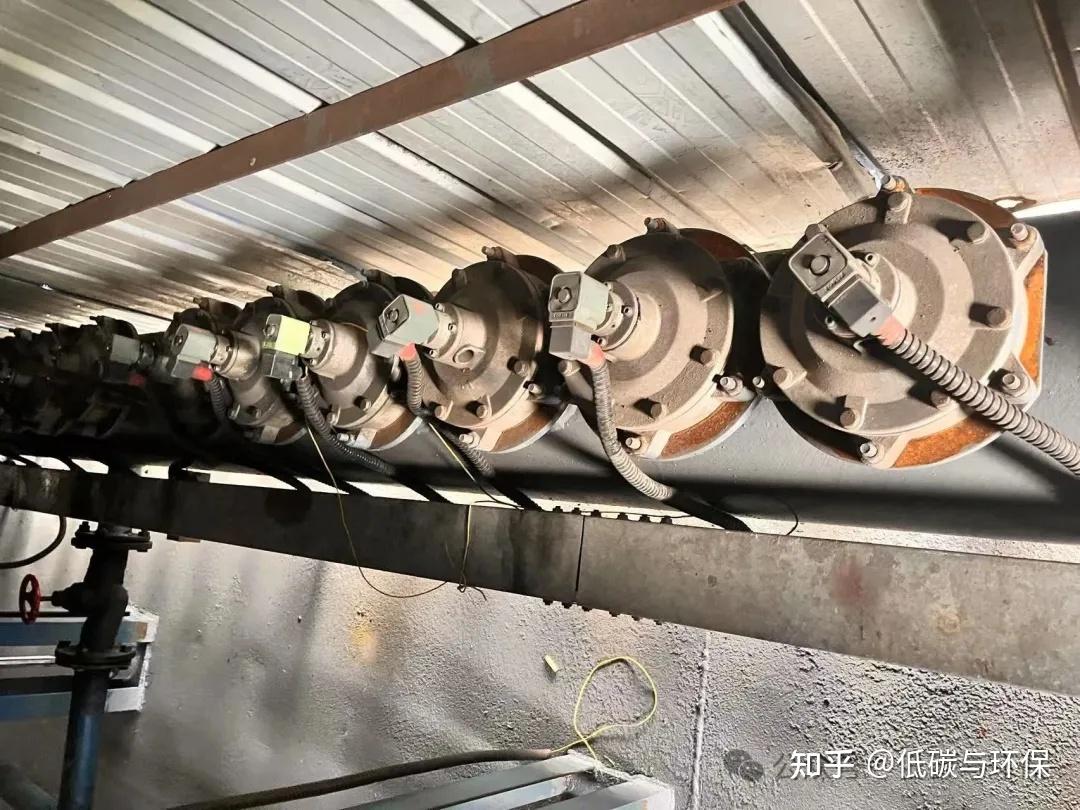

脉冲袋式除尘器的清灰装置由脉冲阀、喷吹管、贮气包、导流器和控制仪等几部分组成。

1.清灰装置工作原理

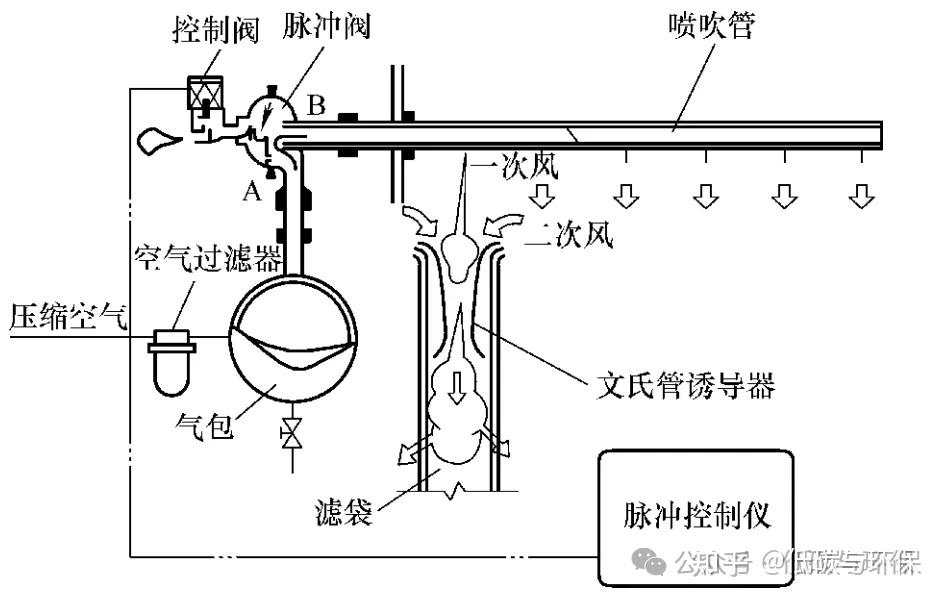

脉冲袋式除尘器清灰装置工作原理如图1所示。脉冲阀一端接压缩空气包，另一端接喷吹管，脉冲阀背压室接控制阀，脉冲控制仪控制着控制阀及脉冲阀开启。当控制仪无信号输出时，控制阀的排气口被关闭，脉冲阀喷口处关闭状态;当控制仪发出信号时控制排气口被打开，脉冲阀背压室外的气体泄掉压力降低，膜片两面产生压差，膜片因压差作用而产生位移，脉冲阀喷吹打开，此时压缩空气从气包通过脉冲阀经喷吹管小孔喷出(从喷吹管2.气源气包

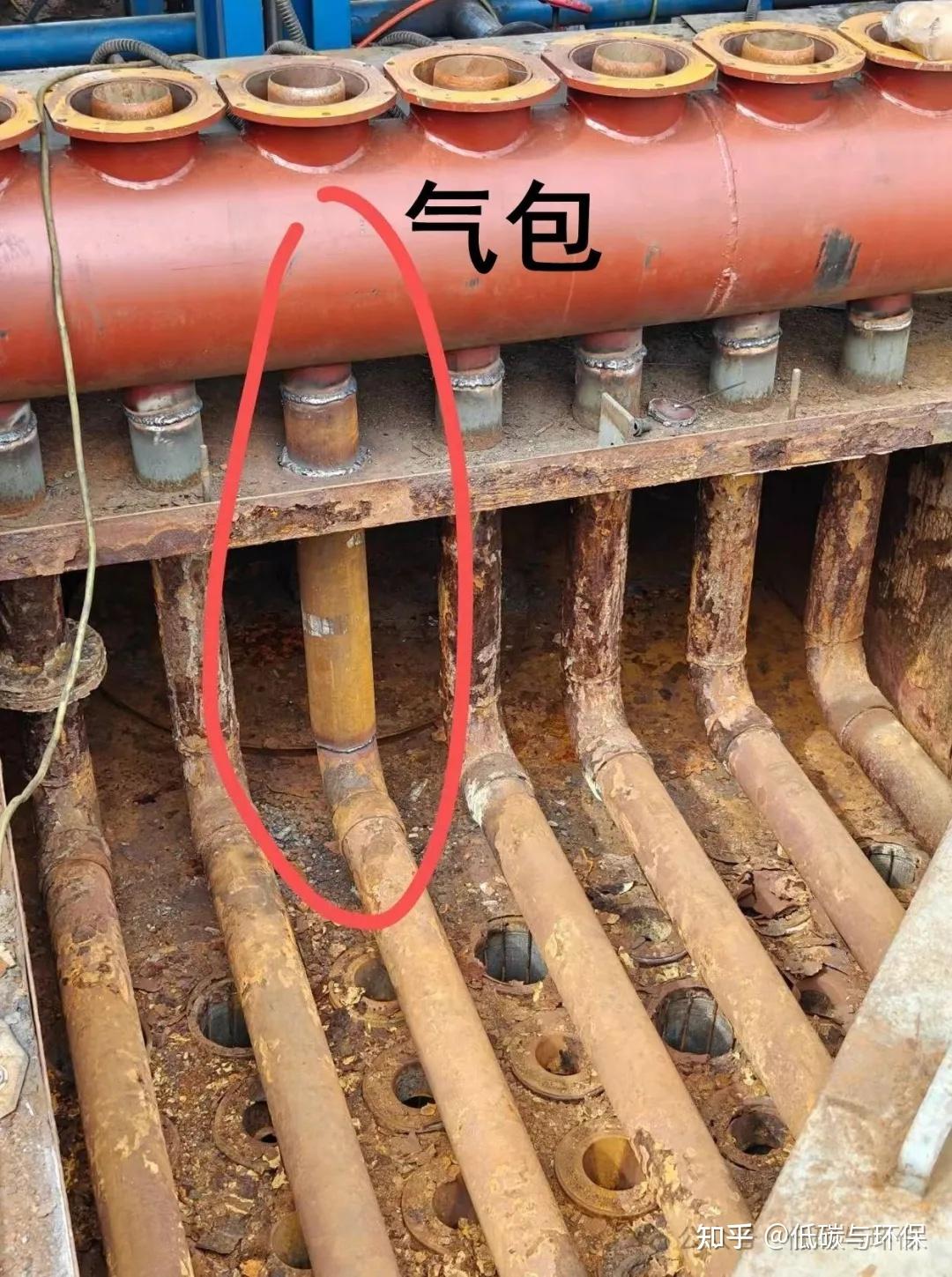

设计气源气包又称为分气箱，简称气包，它对袋式除尘器脉冲清灰系统而言，起定压作用。原则上讲，如果气包本体就是压缩气稳压罐，其容积越大越好。对于脉冲喷吹清灰系统而言，所提供的气源气压越稳定，清灰效果越好。然而，从工程实际角度出发，气源气包容积的大小往往受场地、资金等因素限制。因此，设计一个合理的气源气包成为脉冲清灰系统设计的一个重要环节。气包容积设计计算，根据实践经验，在脉冲喷吹后气包内压降不超过原来储存压力的30%。即根据所选型号脉冲阀一次喷吹最大耗气量来确定气源气包容积。针对某型号脉冲阀分别配置容积大小不等的两个气源气包，在相同脉冲信号(80ms)、相同气源压力(0.2MPa)下进行喷吹试验，参数见表1。

表 1 不同容积气包下脉冲喷吹参数对比

由表1脉冲喷吹参数对比可知:

① 该脉冲阀在大气包上一次喷吹压降仅为原压力的18%(<30%)，其喷吹压力峰值远大于在小气包上的喷吹压力峰值。

② 该脉冲阀在大气包上喷吹气量(耗气量)较大。可见，脉冲阀配置大气包时，脉冲喷吹效果明显好于小气包。因此，根据脉冲阀最大喷吹耗气量来确定气源气包容积是合理可行的。

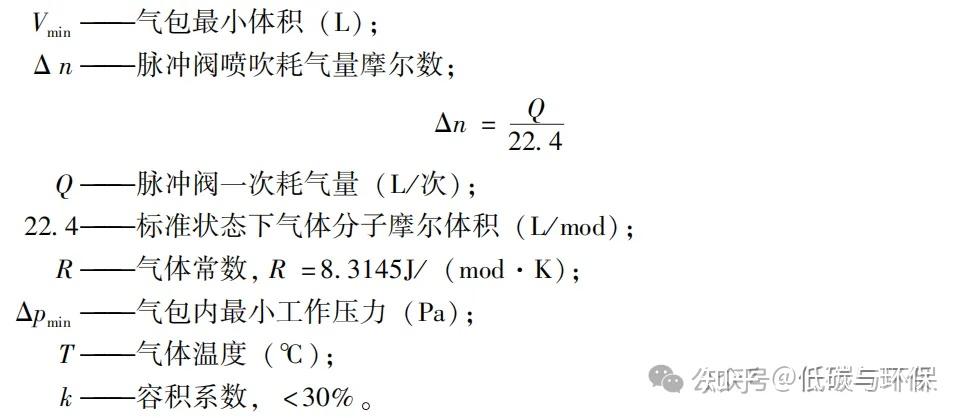

气包最小体积计算式如下:

式中：

例如，计算3in 脉冲阀在电信号 80μms，气源压力0.6MPa，一次喷吹气量428L条件下的气包最小容积(气包内压降要求低于储存压力的 30%)。本例中:脉冲阀喷吹耗气量摩尔数 ∆n为

应配置气源气包最小容积
