新疆农六师煤电有限公司磨煤机出口粉管气动快关门气源系统改造

现场问题

气动快关门全行程动作时间为25～30s。无法满足现场使用要求。过长的动作时间导致煤粉供给不能及时打开、切断。使得煤粉供给不及时或过量。

解决方案

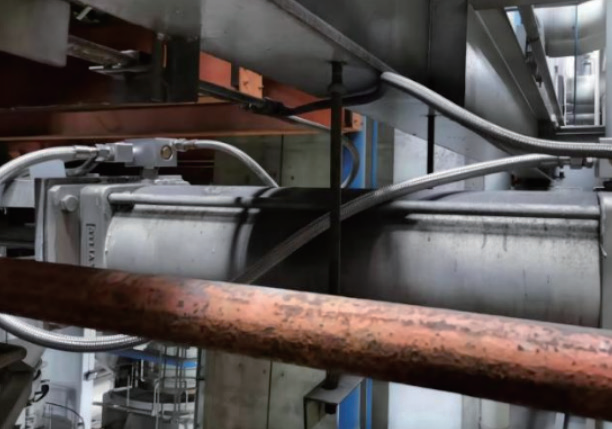

增设三通快排组件BC1/2-N14。内设一套铜合金滑阀组搭配软密封，实现动力气源的快速切换。由电磁阀箱（利旧）输出控制气源，控制远端的BC1/2-N14切换。就地增设气源分配器，增设1m³压缩空气储罐确保储气量充足。全套管路、设备均采用 304不锈钢材质。改造后快关门同时动作时间 5S，为原动作时间的 1/6。 改造后动作迅速、 气源供气稳定。 实现的煤粉的快速供给、切断。保证了在粉管一侧的精确投料。BC1/2-N14的设计是针对农六师煤电大通量快速动作的专设产品。 用1/7的进口设备成本实现了其三通阀+快排阀的功能
