华电新疆发电有限公司乌鲁木齐热电厂炉侧大摆角气缸分体控制系统

现场问题

锅炉摆角喷燃器气动执行机构和配套定位器为意大利STI公司产品，执行器元器件严重老化，存在严重的调节问题，影响机组安全运行。同时系统无三断保位功能，增加了电子开关用以检测指令和220V电压，同时输出220V电压控制一个两位三通的电磁阀，电磁阀通断又控制气缸上的气锁阀的通断，此种控制方式复杂并且环节众多、零部件种类数量极多、压缩空气管路极长，造成缺陷种类、缺陷数量极大，设备备品种类、维护成本极高，维护难度特别大。

解决方案

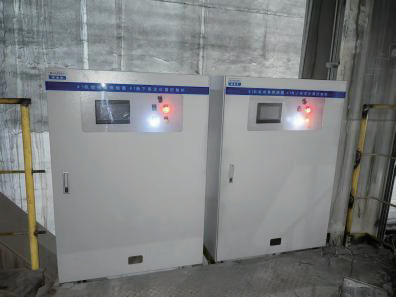

所有控制部分集中布置在控制柜内（包括分体智能定位器本体、一组放大器、一组气锁阀、过滤减压阀以及附件等）。取消控制气源部分，改为智能定位器控制，摆角气缸处只保留位置传感部件。为保证线性度加装线性动作转换器，位置信号由电缆引入气动控制柜内，再经控制柜处理成反馈信号传输至DCS。增加故障诊断系统的功能可对执行机构设备的指令、控制信号、压力、漏气、推力变化、动作速率、信号丢失、运行参数等数据的采集检测监测记录功能；并对数据进行分析和判断提供报警的能力，对执行机构出现的故障能提示处理方法等功能，能将以上数据实时显示在屏幕上，可随时查看和调取记录，故障诊断系统单独安装在柜内，独立运行
