安徽华电六安电厂有限公司高压旁路执行器气路优化及分体改造方案

现场问题

现场执行器使用的是霍拉双缸单作用薄膜气动执行机构高温导致定位器老化极快、远端失控，反馈失真。执行机构附件过多配置不合理、管路复杂。安装位置在半空夹层，维修不便。气控辅件老化，三断保护失灵。

解决方案

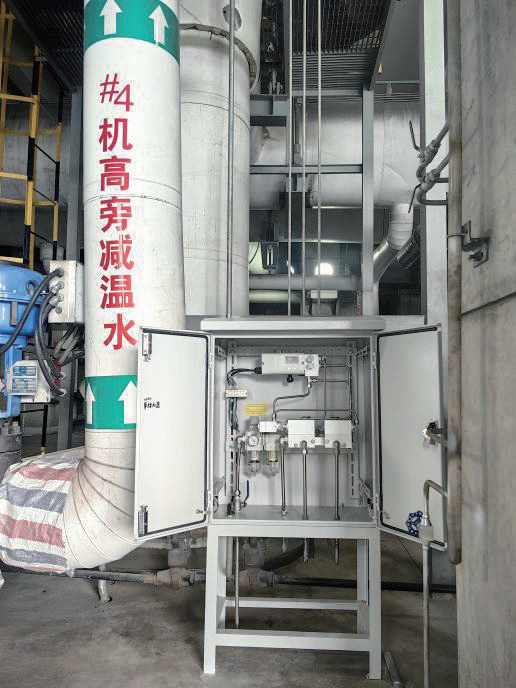

重设气路，使原单作用双缸系统可以实现双作用气缸调节。更换气锁装置，恢复失气保位功能。计算用气量，重新配套放大器，使气缸的全行程动作时间≤5S。反馈采用IP67防护等级，免受高温影响。控制柜出厂前调试好，现场直接安装。
